Energieüberwachung
STEUERN, SPAREN UND VERBESSERN SIE IHRE ENERGIERFFZIENZ
Mit dem Webdom System® können Sie mit einem einzigen Gerät intuitiv und einfach PV-Produktion und Energieverbrauch überwachen.
Verfolgen Sie die Leistung Ihrer PV-Anlage, Klimaanlage, Heizung, Belüftung oder Beleuchtung.
Verfolgen Sie die Leistung Ihrer PV-Anlage, Klimaanlage, Heizung, Belüftung oder Beleuchtung.

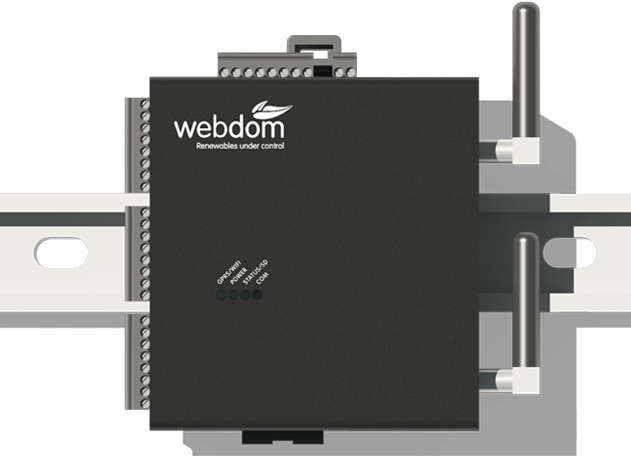

Webdom® Datalogger
Der Webdom Datalogger vereint alle nötigen Elemente, um den Strom-, Wasser- und Gasverbrauch überwachen und kontrollieren zu können.
TECHNISCHE BESCHREIBUNG
Das Gehäuse wurde für Unternehmen, öffentliche Gebäude oder für Zuhause konstruiert.
Die Einrichtung ist in den meisten Verteilerboxen problemlos.
Die Einrichtung ist in den meisten Verteilerboxen problemlos.
- x3 Klemmen. Zweiteilige Klemmen
von 60A bis 2000A.. - x3 Serielle Schnittstelle
- x6 Analoge Eingänge Temperatur, Feuchtigkeit, Sonneneinstrahlung...
- x4 Digitale Eingänge - x2 Digitale Ausgänge Impulsmesser.
- Ethernet o GSM/GPRS Modem Verbindung mit dem Internet..
- Funk @868MHz - 2dBi Antenne Drahtlosverbindung zwischen den Webdoms.
- SD Speicherkarte mit 4GB Für die Datenspeicherung.
- x4 Status-LEDS
- USB Eingang
- Versorgung 10-30VDC

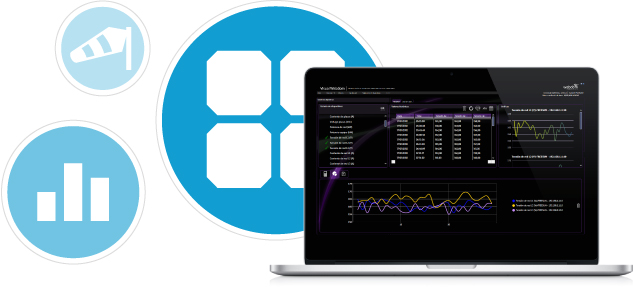

PV-Überwachung
Das Webdom System ermöglicht die Überwachung Ihrer PV-Anlage zu jeder Zeit. So stellen Sie eine bessere Leistung sicher.
DURCH WEBDOM® MESSBARE PARAMETER:
- ERZEUGTE ENERGIE
- STROMLEISTUNG
- SONNENEINSTRAHLUNG
- DATENSPEICHERUNG
- MODULTEMPERATUR
- STATUSKONTROLLE/ ALARME
- ANEMOMETER
Tauchen Sie ein in die Welt von Webdom und erhalten Sie einen tieferen Einblick
in die Überwachung des Energieverbrauchs.
in die Überwachung des Energieverbrauchs.
EXAMPLE 1. Energy production.
PHOTOVOLTAIC MONITORING
Monitoring generated PV energy through the PV inverter and strings, and utility meter reading through optical probe. Sensors can also be used to read the module temperature and solar radiation.
Webdom system supports communication protocols
of the vast majority of PV inverter manufacturers in the market.
of the vast majority of PV inverter manufacturers in the market.
If your inverter is not on the list, please contact us.
CLOSE

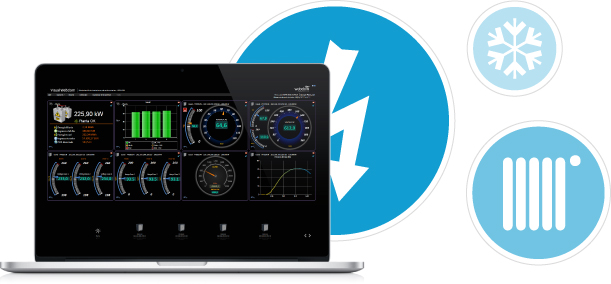

Überwachung des Energieverbrauchs
Kontrollieren Sie den Energieverbrauch verschiedener Leitungen wie Heizung, Klimaanalage und Beleuchtung. Zusätzlich können Sie den Wasser- und Gasverbrauch anzeigen lassen.
Für die Überwachung verschiedener Leitungen wird ein System benötigt, das aus Hardware und Software besteht. Abhängig von den Datenmengen und Trassen, sind mehrere Webdom Geräte einzusetzen und zu verbinden.
Tauchen Sie ein in die Welt von Webdom und erhalten Sie einen tieferen Einblick in die Überwachung des Energieverbrauchs.
EXAMPLE 1. ENERGY CONSUMPTION.

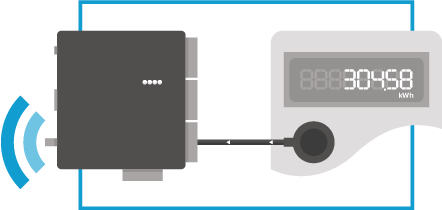

Monitoring utility meter
Monitor utility meter directly through an optical probe.
Communication with the software through the Internet.
Communication with the software through the Internet.
- OVERALL ENERGY CONSUMPTION
- REAL TIME VALUES
- HISTORICAL ENERGY DATA
EXAMPLE 2. ENERGY CONSUMPTION.

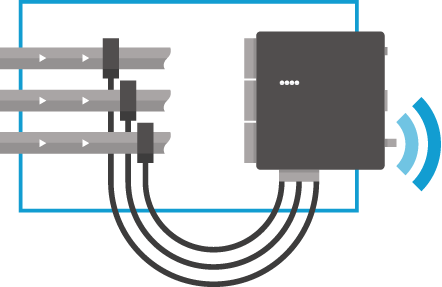

Monitoring - Power Lines
Monitoring of the various lines selected through CT clamps. Communication with the software through the Internet.
- CONSUMPTION OF PLUGS
- LIGHTING CONSUMPTION
- HEATING CONSUMPTION
Example 3. ENERGY CONSUMPTION.

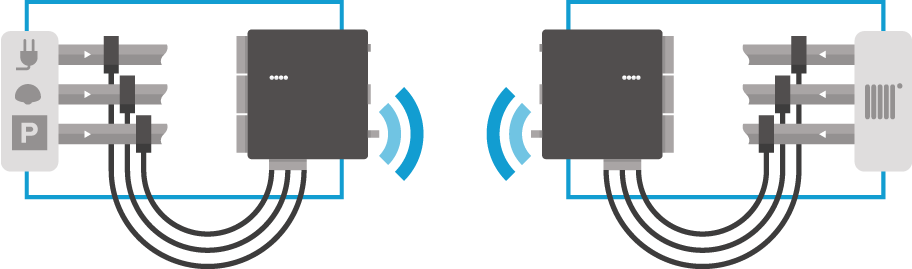

Monitoring – Several distribution panels
Reading consumptions (sockets, lighting, parking) of one distribution panel through a Master Webdom and consumption (HVAC) of a second distribution panel through a Slave Webdom. Radio communication between Master and Slave Webdoms.
The Master Webdom collects all the data of own consumption and from the slaves. Consumption readings from the master unit are performed via internet.
The communication between them can be via radio, PLC or RS485/RS232. Internet communication can be Ethernet, Wifi or GPRS.
CLOSE

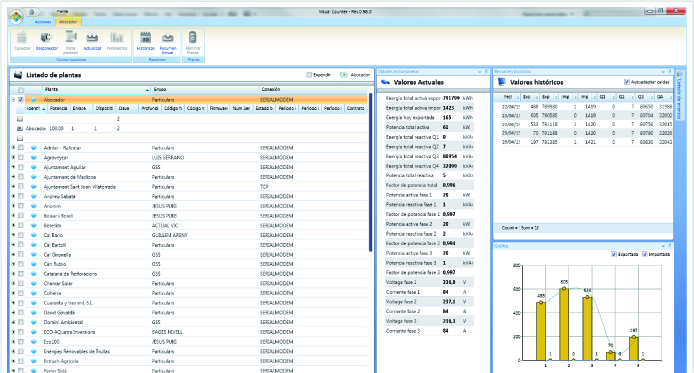

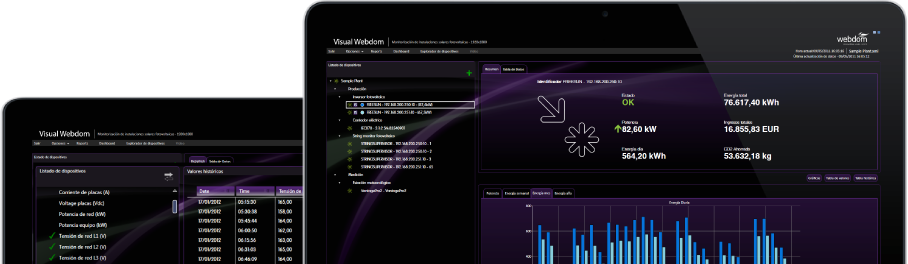

Software zur Ablesung von Stromzählern
Fortschrittlicher Software für Stromzähler. Ein Werkzeug zur Messung von Energieverbrauch und –produktion.
- KOMPATIBEL MIT MICROSOFT WINDOWS.
- UNBEGRENZTE ANZAHL VON STROMZÄHLERN ANSCHLIEßBAR.
- TÄGLICHE, AUTOMATISCHE STATUSBENACHRICHTIGUNGEN PER E-MAIL UND SMS.
- WIRKENERGIE (kWh).
- BLINDENERGIE (kWhr).
- LEISTUNGSFAKTOREN
- WIRKLEISTUNG (kW).
- BLINDLEISTUNG (kVAr).
- PHASENSPANNUNG UND –STROM.
- EXPORT DATA TO STANDARD
FORMAT FILES - METER COMUNICATION THROUGH
GSM, IP OR DIRECT SERIAL CABLE. - KOMPATIBLE PROTOKOLLE: IEC870-5-102, IEC62056-21

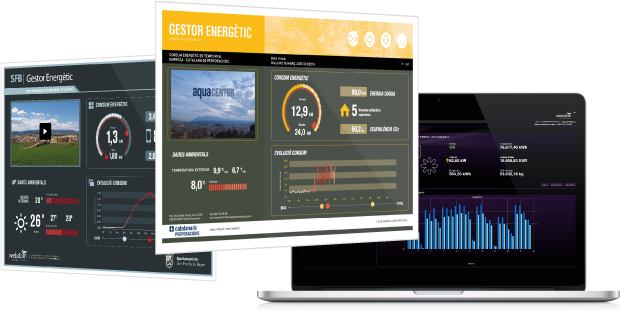

Software Personalisierung
Optional können Sie eine personalisierte und auf Sie abgestimmte Darstellung wählen, die es jedem Nutzer vereinfacht, die Daten abzulesen.
KUNDENSPEZIFISCHE DARSTELLUNG
In diesem Beispiel wurden die Darstellungswünsche einer Firma berücksichtigt:
Logo, Farben, Präsentationsvideo, Bilder etc.
Logo, Farben, Präsentationsvideo, Bilder etc.
